Jednoválcový hydraulický kuželový drtič řady GP

Hongxu Machinery Co., Ltd., profesionální výrobce zařízení na zpracování pevných materiálů, hrdě představuje náš jednoválcový hydraulický kuželový drtič řady GP. Tato řada drtičů dokáže zpracovávat tvrdé materiály jako je žula, je vhodná pro sekundární až kvartérní drcení a umožňuje vícekomorové přepínání výměnou opotřebitelných dílů. Údržba je také jednoduchá. Díky komplexnímu poprodejnímu servisu Hongxu Machinery zajišťuje tato řada drtičů stabilní a efektivní provoz pro středně velké až velké podniky těžící písek.

Odeslat dotaz

Popis výrobku

Popis produktu

Jednoválcový hydraulický kuželový drtič řady GP využívá jako zdroj energie elektromotor. K přenosu síly využívá horizontální hřídel a ozubená kola, která pohání excentrickou objímku k otáčení. Potom tato rotace způsobí, že drtící stěna vykonává excentrický oscilační pohyb. Během drtících operací dochází k periodické změně vzdálenosti mezi drtící stěnou a stěnou čelisti, čímž se dosahuje nepřetržitého stlačování a drcení tvrdých materiálů, jako je žula, ruda a říční oblázky, čímž se dokončuje zpracování ze surovin na hotové výrobky splňující požadavky na velikost částic. Zařízení má modulární design; stejná hlavní jednotka může přepínat mezi různými typy komor pro hrubé, střední a jemné drcení jednoduše výměnou dílů odolných proti opotřebení. Kromě toho lze výtlačný otvor dynamicky nastavovat hydraulickým tlakem za chodu zařízení. V kombinaci s precizně opracovanými díly odolnými proti opotřebení (pro instalaci není nutné žádné balení) to výrazně zjednodušuje provoz a údržbu, takže je vhodný pro potřeby víceprocesního drcení velkých a středních podniků s pískem a štěrkem a těžebních podniků.

Technické parametry

model	dutina	Vstupní port (mm)	Maximální velikost krmných částic (mm)	Minimální výtlak materiálu (mm)			Maximální výboj (mm)			Výkon motoru (KW)	Hmotnost hlavní jednotky (kg)
model	dutina	Vstupní port (mm)	Maximální velikost krmných částic (mm)	mrtvice	mrtvice	mrtvice	mrtvice	mrtvice	mrtvice
GP100				18	22		18	22		75-90	6000
	A	150	120	12	15		39	36
	B	130	105	10	13		33	30
	C	100	80	7	10		33	30
	D	40	32	5	7		31	29
GP220				18	25		18	25		132-160	11500
	A	220	180	18	22		35	31
	B	150	120	15	19		35	30
	C	80	60	9	12		35	30
	D	40	32	6	8		35	30
GP300				25	32	40	25	32	40	185-220	15000
	A	230	190	20	25		45	40	35
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35
	D	40	32	6	8		40	35
GP330				25	32		25	32		200-250	16500
	A	230	190	20	25		45	40	40
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35	35
	D	40	32	6	8		40	35
GP500				25	32	40	25	32	40	250-280	22500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP550				25	32	40	25	32	40	280-315	25500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP660				25	32	40	25	32	40	315-355	30500
	A	275	220	22	26	30	50	45	40
	B	170	130	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP870i				32	52	80	32	52	80	560-630	58200
	A	330	270	20	25	30	82	108	130
	B	230	190	18	20	25	82	108	130
	C	130	100	14	18	20	72	98	120
	D	90	70	12	14	18	72	98	120
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP895i				24	48	70	24	48	70	700-750	84300
	A	130	104	74	62	51	98	110	121
	B	105	85	72	60	49	96	108	119

Údaje o výrobní kapacitě v tabulce jsou pouze orientační a platí pouze pro středně tvrdou žulu o objemové hmotnosti 1,6 t/m³ při plné drtící komoře. Referenční výstupy pro jiné materiály lze aproximovat převodem objemové hmotnosti.

Různé typy komor a zdvihy mají různé použitelné rozsahy výtlačných otvorů. Najděte povolenou velikost vypouštěcího portu v tabulce hlavních parametrů a zkombinujte ji s referencí výrobní kapacity. Maximální výtlak se zvýší, když se drtící stěna a stěna mlecí komory opotřebovávají.

Strukturální analýza

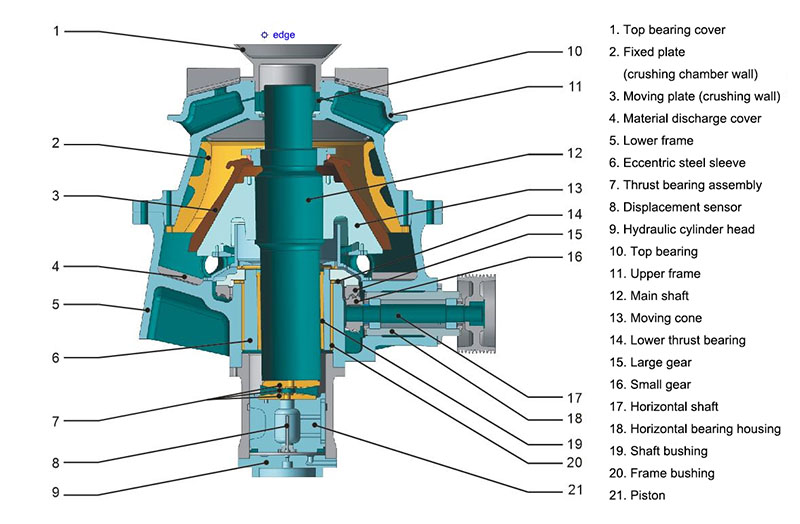

Toto schéma ukazuje strukturu jednoválcového hydraulického kuželového drtiče řady GP, který se skládá hlavně z horního ložiskového krytu, pevné desky (čelisťové stěny), pohyblivé desky (drtící stěny), rámu, excentrické ocelové objímky, hydraulického systému a součástí převodovky.

GP series single-cylinder hydraulic cone crusher

Vlastnosti produktu

1. Vícekomorová přizpůsobivost: Stejná hlavní jednotka může přepínat mezi komorami pro hrubé, střední a jemné drcení pouze výměnou dílů odolných proti opotřebení. Pokrývá sekundární až kvartérní scénáře drcení a flexibilně odpovídá různým procesním požadavkům.

2.Vynikající tvar částic hotového výrobku: Drtič má optimalizovanou strukturu drtící komory, přiměřenou frekvenci drcení a excentricitu. V kombinaci s principem vrstveného drcení vytváří hotové produkty s jednotnou velikostí částic a pravidelným tvarem částic, které splňují standardy vysoce kvalitního kameniva.

3. Mimořádná kapacita: Robustní rám podporuje provoz s vysokým výkonem a konstrukce s velkou excentricitou dále zvyšuje průchodnost materiálu a umožňuje stabilní velkoobjemové drcení.

4. Kontrolovatelné celkové náklady: Optimalizovaná konstrukce komory a vysoce kvalitní díly odolné proti opotřebení snižují spotřebu oceli jednotky. Režimy vrstveného drcení a plného podávání zlepšují využití zařízení a účinně kontrolují výrobní náklady.

5. Pohodlný a efektivní provoz a údržba: Výtlačný otvor drtiče podporuje dynamické hydraulické nastavení. Za chodu drtiče jej jedním tlačítkem nastavíte na ideální výkon. Jeho díly odolné proti opotřebení jsou přesně opracované, takže při jejich instalaci nemusíte používat výplň. To umožňuje rychlou výměnu dílů a výrazně snižuje prostoje.

6.Vysoký stupeň automatizace: Drtič je vybaven řídicím systémem PLC. Provozní data a stav zařízení se zobrazují na dotykové obrazovce v reálném čase. Obsluha je snadno pochopitelná a jednoduchá. Velké výrobní linky mohou běžet plně automaticky, což snižuje potřebu ruční práce.

Poprodejní záruka

Hongxu Machinery nabízí kompletní poprodejní podporu pro svůj jednoválcový hydraulický kuželový drtič řady GP. Profesionální tým společnosti může rychle reagovat na potřeby, jako je nastavení zařízení a oprava poruch stroje. Tým také poskytuje pokyny k výměně dílů odolných proti opotřebení a nabízí pravidelné kontrolní služby. Kromě toho bude tým optimalizovat parametry zařízení na základě výrobních podmínek zákazníků, aby bylo zajištěno, že zařízení bude fungovat stabilně a efektivně po dlouhou dobu.
